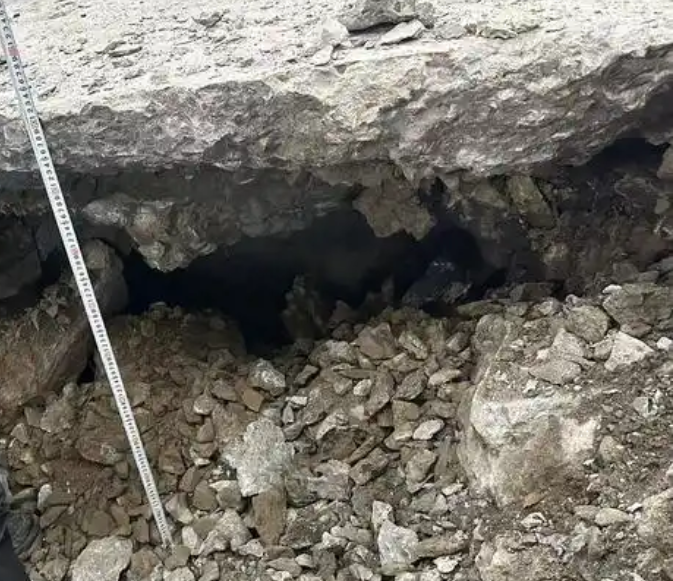

19519291973 脱空检测分为建筑脱空检测 和中空玻璃脱空检测两种
中空玻璃脱空检测
1. 脱空检测方法
中空玻璃的脱空检测主要是通过检测中空玻璃的密封性能和内部气体状态来判断是否存在脱空现象。以下是几种常用的检测方法：
露点测试：
试样要求：试样尺寸为510mm×360mm，数量为15块。
测试条件：在23℃±2℃，相对湿度30%-75%的环境中进行，试验前试样需在该环境中放置至少24小时。
测试设备：露点仪应满足测量面为铜质材料，直径50mm±1mm、厚度0.5mm，温度测量范围可达-60℃，精度≤1℃。
测试步骤：
向露点仪内注入深约25mm的乙醇或丙酮，再加入干冰，使其温度降低到等于或低于-60℃。
将试样水平放置，在上表面涂一层乙醇或丙酮，使露点仪与该表面紧密接触，停留时间按表6的规定。
移开露点仪，立刻观察玻璃试样的内表面有无结露或结霜。
如无结霜或结露，露点温度记为-60℃；如结露或结霜，将试样放置到完全无结霜或结露后，提高露点仪温度继续测量，每次提高5℃，直至测量到-40℃。
水气密封耐久性试验：
试样要求：经露点检测合格的试样，数量为15块（11块试验、4块备用）。
测试设备：能够提供两个阶段试验的试验箱。
测试步骤：
试样按露点温度由高到低的顺序编号，露点温度等于或低于-60℃时随机编号。
测定干燥剂初始水分含量Ti和标准水分含量Tc。
将试样垂直放入试验箱，试样间距离不小于15mm。
试验后测定干燥剂最终水分含量Tf，计算水分渗透指数I。
气体密封耐久性能试验：
公正 权威 科学 服务
联系电话
微信扫一扫
